dl_runtime_resolve 动态链接重定位

参考资料：https://xz.aliyun.com/news/17612

ELF 文件格式：

ELF（Executable and Linkable Format）是一种常见的可执行文件和可链接文件格式，主要用于Linux和类Unix系统。ELF 文件可以包含不同的类型，常见的 ELF 文件类型包括：

  • 可执行文件（ET_EXEC）：这种类型的 ELF 文件是可直接执行的程序，可以在操作系统上运行。
  • 共享目标文件（ET_DYN）：这种类型的 ELF 文件是可被动态链接的共享库，可以在运行时与其他程序动态链接。该类型文件后缀名为 .so 。
  • 可重定位文件（ET_REL）：这种类型的 ELF 文件是编译器生成的目标文件，通常用于将多个目标文件链接到一个可执行文件或共享库中。该类型文件后缀名为 .o ，静态链接库（.a）也可以归为这一类。
  • 核心转储文件（ET_CORE）：这种类型的 ELF 文件是操作系统在程序崩溃或发生错误时生成的核心转储文件，用于调试和分析程序崩溃的原因。

ELF 文件结构及相关常数被定义在 /usr/include/elf.h 里，因为 ELF 文件在各种平台下都通用，ELF文件有 32 位版本和 64 位版本。32 位版本与 64 位版本的 ELF 文件的格式基本是一样的（部分结构体为了优化对齐后大小调整了成员的顺序），只不过有些成员的大小不一样。

elf.h 使用 typedef 定义了一套自己的变量体系：

自定义类型 描述 原始类型 长度（字节）
Elf32_Addr 32 位版本程序地址 uint32_t 4
Elf32_Half 32 位版本的无符号短整型 uint16_t 2
Elf32_Off 32 位版本的偏移地址 uint32_t 4
Elf32_Sword 32 位版本有符号整型 uint32_t 4
Elf32_Word 32 位版本无符号整型 int32_t 4
Elf64_Addr 64 位版本程序地址 uint64_t 8
Elf64_Half 64 位版本的无符号短整型 uint16_t 2
Elf64_Off 64 位版本的偏移地址 uint64_t 8
Elf64_Sword 64 位版本有符号整型 uint32_t 4
Elf64_Word 64 位版本无符号整型 int32_t 4
Elf64_Section 64 位版本符号所在段（section）表的索引 uint16_t 2
Elf64_Xword 64 位版本符号所占内存大小 uint64_t 8

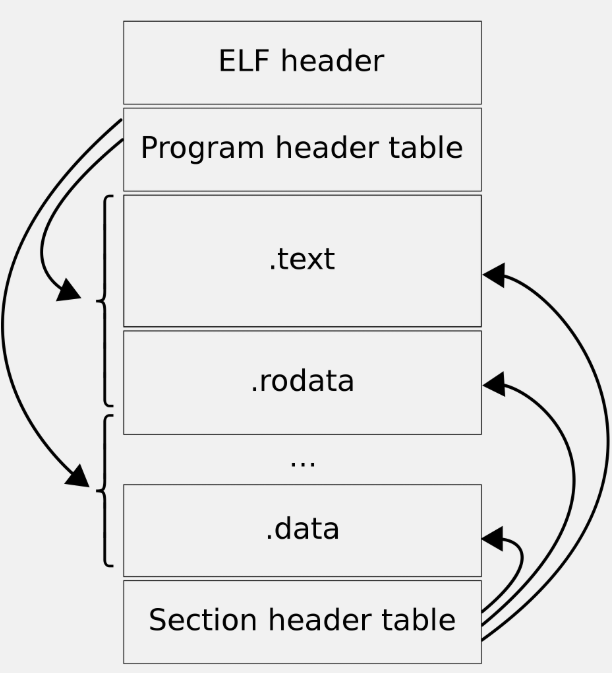

ELF 主要管理结构为文件头，程序头表（可重定位文件没有）和节表，其他部分有一个个节组成，多个属性相同的节构成一个段。对于节的介绍这里按照静态链接相关和动态链接相关分别介绍。


文件头

我们这里以 32 位版本的文件头结构 Elf32_Ehdr 作为例子来描述，它的定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
/* The ELF file header.  This appears at the start of every ELF file.  */

#define EI_NIDENT (16)

typedef struct
{
    unsigned char	e_ident[EI_NIDENT];	/* Magic number and other info */
    Elf32_Half	e_type;			/* Object file type */
    Elf32_Half	e_machine;		/* Architecture */
    Elf32_Word	e_version;		/* Object file version */
    Elf32_Addr	e_entry;		/* Entry point virtual address */
    Elf32_Off	e_phoff;		/* Program header table file offset */
    Elf32_Off	e_shoff;		/* Section header table file offset */
    Elf32_Word	e_flags;		/* Processor-specific flags */
    Elf32_Half	e_ehsize;		/* ELF header size in bytes */
    Elf32_Half	e_phentsize;		/* Program header table entry size */
    Elf32_Half	e_phnum;		/* Program header table entry count */
    Elf32_Half	e_shentsize;		/* Section header table entry size */
    Elf32_Half	e_shnum;		/* Section header table entry count */
    Elf32_Half	e_shstrndx;		/* Section header string table index */
} Elf32_Ehdr;
  • sh_name：表示节的名称在字符串表中的索引。字符串表节存储了所有节的名称，sh_name 指定了节的名称在字符串表中的位置。
  • sh_type：表示节的类型，指定了节的用途和属性。常见的类型包括代码段（SHT_PROGBITS(1)）、数据段（SHT_PROGBITS(1)）、符号表（SHT_SYMTAB(2)）、字符串表（SHT_STRTAB(3)）等。
  • sh_flags：表示节的标志，用于描述节的特性和属性。标志的具体含义取决于节的类型和上下文。
  • sh_addr：表示节的虚拟地址，只在可执行文件中有意义。对于可执行文件，sh_addr 指定了节在内存中的加载地址，如果该节不可被加载，则该值为 0 。
  • sh_offset：表示节在文件中的偏移量，指定了节在文件中的位置。对于 bss 段来说该值没有意义。
  • sh_size：表示节的大小，指定了节所占据的字节数。
  • sh_link：表示链接到的其他节的索引，用于建立节之间的关联关系，具体含义依赖于节的类型。
  • sh_info：附加信息，具体含义依赖于节的类型。
  • sh_addralign：表示节的地址对齐要求，指定了节在内存中的对齐方式。即 sh_addr 需要满足 sh_addrmod  2sh_addralign=0sh_addrmod2sh_addralign=0 。如果 sh_addralign 为 0 或 1 表示该段没有对齐要求。
  • sh_entsize：表示节中每个项的大小，如果该字段为 0 说明节中不包含固定大小的项。
ELF 当中常见的节如下：

  • .text：代码段（Code Section），用于存储程序的可执行指令。

  • .rodata：只读数据段（Read-Only Data Section），用于存储只读的常量数据，例如字符串常量。

  • .data：数据段（Data Section），用于存储已初始化的全局变量和静态变量。

  • .bss：未初始化的数据段（Block Started by Symbol），用于存储未初始化的全局变量和静态变量。它不占用实际的文件空间，而是在运行时由系统自动初始化为零。

  • .symtab：符号表节（Symbol Table Section），用于存储程序的符号表信息，包括函数、变量和其他符号的名称、类型和地址等。

  • .strtab：字符串表节（String Table Section），用于存储字符串数据，如节名称、符号名称等。字符串表节被多个其他节引用，通过偏移量和索引来访问具体的字符串。

  • .rel.text 或 .rela.text：代码重定位节（Relocation Section），用于存储代码段中的重定位信息，以便在链接时修正代码中的符号引用。

  • .rel.data 或 .rela.data：数据重定位节（Relocation Section），用于存储数据段中的重定位信息，以便在链接时修正数据段中的符号引用。

  • .dynamic：动态节（Dynamic Section），用于存储程序的动态链接信息，包括动态链接器需要的重定位表、共享对象的名称、版本信息等。

  • .note：注释节（Note Section），用于存储与程序或库相关的注释或调试信息。

静态链接相关

符号表（.symtab）：

注意：符号表除了静态链接外没有用，但是程序为了方便调试会保留符号表，我们可以通过 strip + 程序名 的方式将符号表去除，这就是为什么有的 pwn 题的附件没有函数和变量名而有的却有。

ELF 文件中的符号表往往是文件中的一个段，段名一般叫 .symtab 。符号表是一个 Elf*_Sym 结构（32 位 ELF 文件）的数组，每个 Elf*_Sym 结构对应一个符号。

1
2
3
4
5
6
7
8
9
10
11
/* Symbol table entry.  */

typedef struct
{
  Elf32_Word	st_name;		/* Symbol name (string tbl index) */
  Elf32_Addr	st_value;		/* Symbol value */
  Elf32_Word	st_size;		/* Symbol size */
  unsigned char	st_info;		/* Symbol type and binding */
  unsigned char	st_other;		/* Symbol visibility */
  Elf32_Section	st_shndx;		/* Section index */
} Elf32_Sym;
  • st_name：符号名称在字符串表中的偏移量。
  • st_value：符号的值，即符号的地址或偏移量。
    • 如果该符号在目标文件中，如果是符号的定义并且该符号不是 COMMON 块类型的则 st_value 表示该符号在段中的偏移。
    • 在目标文件中，如果符号是 COMMON 块类型的则 st_value 表示该符号的对齐属性。
    • 在可执行文件中，st_value 表示符号的虚拟地址。
  • st_size：符号的大小，如果符号是一个函数，则表示函数的大小。如果该值为 0 表示符号的大小为 0 或未知。
  • st_info：该字段是一个字节，包含符号的类型和绑定信息。符号类型包括函数、数据、对象等，符号绑定包括局部符号、全局符号、弱符号等。该字段的高 4 位表示符号的类型，低 4 位表示符号的绑定信息。
  • st_other：保留字段，通常为 0 。
  • st_shndx：通常为符号所在节的索引。
    • 如果符号是一个常量，该字段为 SHN_ABS（初始值不为 0 的全局变量） 或 SHN_COMMON（初始值为 0 的全局变量）。
    • 如果该符号未定义但是在该文件中被引用到，说明该符号可能定义在其他目标文件中，则该字段为 SHN_UNDEF 。

重定位表（.rel.text/.rel.data）

重定位表是一个 Elf*_Rel 结构的数组，每个数组元素对应一个重定位入口。重定位表主要有.rel.text 或 .rela.text，即代码重定位节（Relocation Section）和 .rel.data 或 .rela.data：数据重定位节（Relocation Section）。

1
2
3
4
5
6
7
/* Relocation table entry without addend (in section of type SHT_REL).  */

typedef struct
{
  Elf32_Addr	r_offset;		/* Address */
  Elf32_Word	r_info;			/* Relocation type and symbol index */
} Elf32_Rel;

  • r_offset：需要进行重定位的位置的偏移量或地址。这个位置通常是指令中的某个操作数或数据的地址，需要在链接时进行修正，以便正确地引用目标符号。

    • 对于可执行文件或共享库，r_offset 表示需要修改的位置在内存中的位置（用于动态链接）。

    • 对于可重定位文件，r_offset 表示需要修改的位置相对于段起始位置的偏移（用于静态链接）。

  • r_info：低 8 位表示符号的重定位类型，重定位类型指定了进行何种类型的修正，例如绝对重定位、PC 相对重定位等。高 24 位表示该符号在符号表中的索引，用于解析重定位所引用的符号。

字符串表（.strtab）

ELF 文件中用到了很多字符串，比如段名、变量名等。因为字符串的长度往往是不定的，所以用固定的结构来表示它比较困难。一种很常见的做法是把字符串集中起来存放到一个表，然后使用字符串在表中的偏移来引用字符串。

通过这种方法，在ELF文件中引用字符串只须给出一个数字下标即可，不用考虑字符串长度的问题。一般字符串表在ELF文件中也以段的形式保存，常见的段名为“.strtab”或“.shstrtab”。这两个字符串表分别为字符串表（String Table）和段表字符串表（Section Header String Table）。顾名思义，字符串表用来保存普通的字符串，比如符号的名字；段表字符串表用来保存段表中用到的字符串，最常见的就是段名（sh_name ）。

注意，在字符串表中的每个字符串的开头和结尾都有一个 \x00 填充。
例如：
fake_dynstr = '\x00libc.so.6\x00_IO_stdin_used\x00stdin\x00strlen\x00read\x00stdout\x00setbuf\x00__libc_start_main\x00system\x00'

动态链接相关：

.interp 段

在动态链接的 ELF 可执行文件中，有一个专门的段叫做 .interp 段“interp”是“interpreter”解释器的缩写

.interp 的内容很简单，里面保存的就是一个字符串 /lib64/ld-linux-x86-64.so.2 ，这个字符串就是可执行文件所需要的动态链接器的路径。

通常系统通过判断一个 ELF 程序是否有 .interp 来判断该 ELF 文件是否为动态链接程序。

.dynamic 段

动态链接 ELF 中最重要的结构是 .dynamic 段，这个段里面保存了动态链接器所需要的基本信息，比如依赖于哪些共享对象、动态链接符号表的位置、动态链接重定位表的位置、共享对象初始化代码的地址等。.dynamic 段是由Elf*_Dyn 构成的结构体数组。

1
2
3
4
5
6
7
8
9
10
11
/* Dynamic section entry.  */

typedef struct
{
  Elf32_Sword	d_tag;			/* Dynamic entry type */
  union
    {
      Elf32_Word d_val;			/* Integer value */
      Elf32_Addr d_ptr;			/* Address value */
    } d_un;
} Elf32_Dyn;

Elf32_Dyn 结构由一个类型值加上一个附加的数值或指针，对于不同的类型，后面附加的数值或者指针有着不同的含义。我们这里列举几个比较常见的类型值（这些值都是定义在 elf.h 里面的宏），

  • DT_SYMTAB：指定了符号表的地址，d_ptr 表示 .dynsym 的地址。

  • DT_STRTAB：指定了字符串表的地址，d_ptr 表示 .synstr 的地址。

  • DT_STRSZ：指定了字符串表的大小，d_val 表示大小。

  • DT_HASH：指定了符号哈希表的地址，用于加快符号查找的速度，d_ptr 表示 .hash 的地址。

  • DT_SONAME：指定了共享库的名称。

  • DT_RPATH：指定了库搜索路径（已废弃，不推荐使用）。

  • DT_INIT：指定了初始化函数的地址，动态链接器在加载可执行文件或共享库时会调用该函数。

  • DT_FINI：指定了终止函数的地址，动态链接器在程序结束时会调用该函数。

  • DT_NEEDED：指定了需要的共享库的名称。

  • DT_REL/DT_RELA：指定了重定位表的地址。

动态符号表（.dynsym）

为了完成动态链接，最关键的还是所依赖的符号和相关文件的信息。我们知道在静态链接中，有一个专门的段叫做符号表 .symtab（Symbol Table），里面保存了所有关于该目标文件的符号的定义和引用。为了表示动态链接这些模块之间的符号导入导出关系，ELF 专门有一个叫做动态符号表（Dynamic Symbol Table）的段用来保存这些信息，这个段的段名通常叫做 .dynsym（Dynamic Symbol），同样也是由 Elf*_Sym 构成的结构体数组

与 .symtab 不同的是，.dynsym 只保存了与动态链接相关的符号，对于那些模块内部的符号，比如模块私有变量则不保存。很多时候动态链接的模块同时拥有 .dynsym 和 .symtab 两个表，.symtab 中往往保存了所有符号，包括 .dynsym 中的符号。

与 .symtab 类似，动态符号表也需要一些辅助的表，比如用于保存符号名的字符串表。静态链接时叫做符号字符串表 .strtab（String Table），在这里就是动态符号字符串表 .dynstr（Dynamic String Table）；由于动态链接下，我们需要在程序运行时查找符号，为了加快符号的查找过程，往往还有辅助的符号哈希表.hash

动态链接重定位表（.rel.dyn/.rel.data）

共享对象需要重定位的主要原因是导入符号的存在。动态链接下，无论是可执行文件或共享对象，一旦它依赖于其他共享对象，也就是说有导入的符号时，那么它的代码或数据中就会有对于导入符号的引用。在编译时这些导入符号的地址未知，在静态链接中，这些未知的地址引用在最终链接时被修正。但是在动态链接中，导入符号的地址在运行时才确定，所以需要在运行时将这些导入符号的引用修正，即需要重定位。

共享对象的重定位与我们在前面“静态链接”中分析过的目标文件的重定位十分类似，唯一有区别的是目标文件的重定位是在静态链接时完成的，而共享对象的重定位是在装载时完成的。在静态链接中，目标文件里面包含有专门用于表示重定位信息的重定位表，比如 .rel.text 表示是代码段的重定位表，.rel.data 是数据段的重定位表。

动态链接的文件中，也有类似的重定位表分别叫做 .rel.dyn 和 .rel.plt ，它们分别相当于 .rel.data 和 .rel.text 。.rel.dyn 实际上是对数据引用的修正，它所修正的位置位于 .got 以及数据段；而 .rel.plt 是对函数引用的修正，它所修正的位置位于 .got.plt 。

PLT 表（.plt）

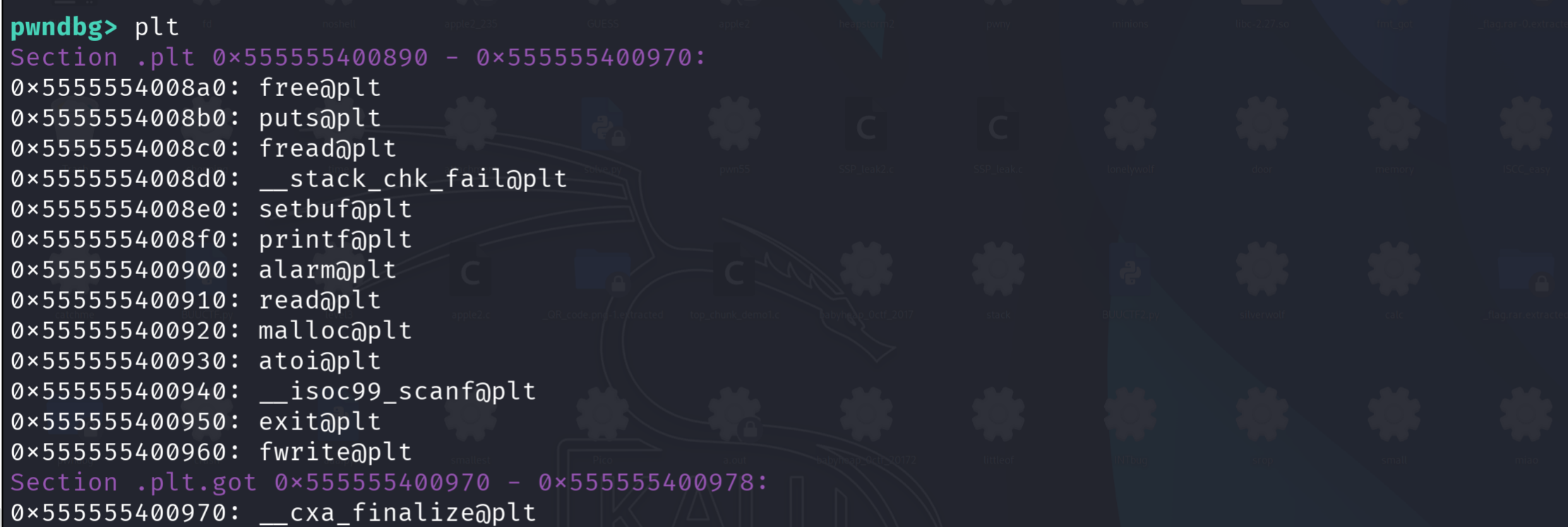

在未开启 FULL RELRO 的情况下 PLT 表的结构如下图所示， PLT 表在 .plt（有的还包括 .plt.got） 中。


PLT 表的形式如下所示：


其中 n 为函数 bar 在 GOT 表中的值的索引，bar@GOT 中初始值为 jmp *(bar@GOT) 指令的下一条指令，也就是说第一次调用 bar 函数的时候会继续执行跳转至 PLT0 进行 bar@GOT 的重定位并调用 bar 函数；第二次调用 bar 函数的时候由于 bar@GOT 已完成重定位因此会直接跳转至 bar 函数。

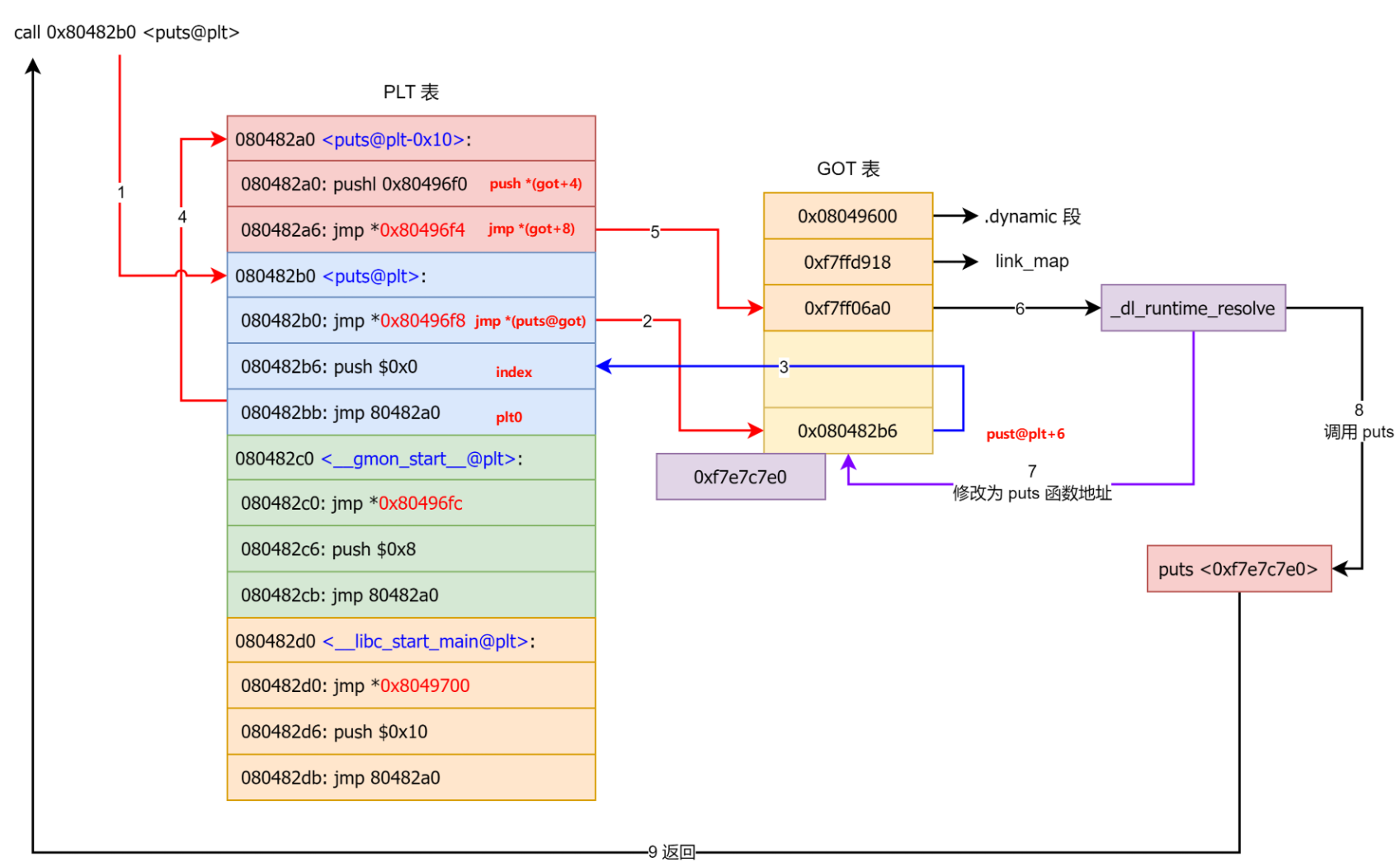

第一次调用 bar 函数（解析地址并调用）

当程序中第一次执行到调用 bar 函数的代码时，实际上是跳转到了 bar 函数在 PLT 表中的桩代码 bar@PLT。

  • jmp *(bar@GOT)：程序首先尝试跳转到 GOT 表中为 bar 预留的位置。
    • 由于是第一次调用，动态链接器还没有解析过 bar 的地址。此时 bar@GOT 里面存放的不是真实的函数地址，而是紧接着的下一条指令的地址（即 push n 所在的内存地址）。
  • push n：因为上一步的跳转实际上只是顺延到了下一条指令，所以程序接着执行 push n。
    • 这里的 n 是 bar 函数在重定位表中的索引号）。把它压入栈中，是为了告诉接下来的动态链接器要解析第 n 号函数（也就是 bar）
  • jmp PLT0：跳转到 PLT 表的头部 PLT0。这里存放着调用动态链接器的公共代码。
  • 进入 PLT0：
    • push *(GOT+8)：把当前模块的信息（通常是指向 link_map 结构的指针）压入栈中。动态链接器需要这个信息来知道是哪个模块发出的解析请求。
    • jmp *(GOT+16)：跳转到 GOT+16 所指向的地址。这个地址存放的正是动态链接器的解析函数（如 _dl_runtime_resolve）的入口。
  • 重定位与执行：动态链接器根据栈里的 n 和模块信息，找到 bar 函数真正的内存地址，将这个真地址覆盖写入到 bar@GOT 中，然后直接把控制权交给真正的 bar 函数去执行。disassemble main

这个下面也会再次说明

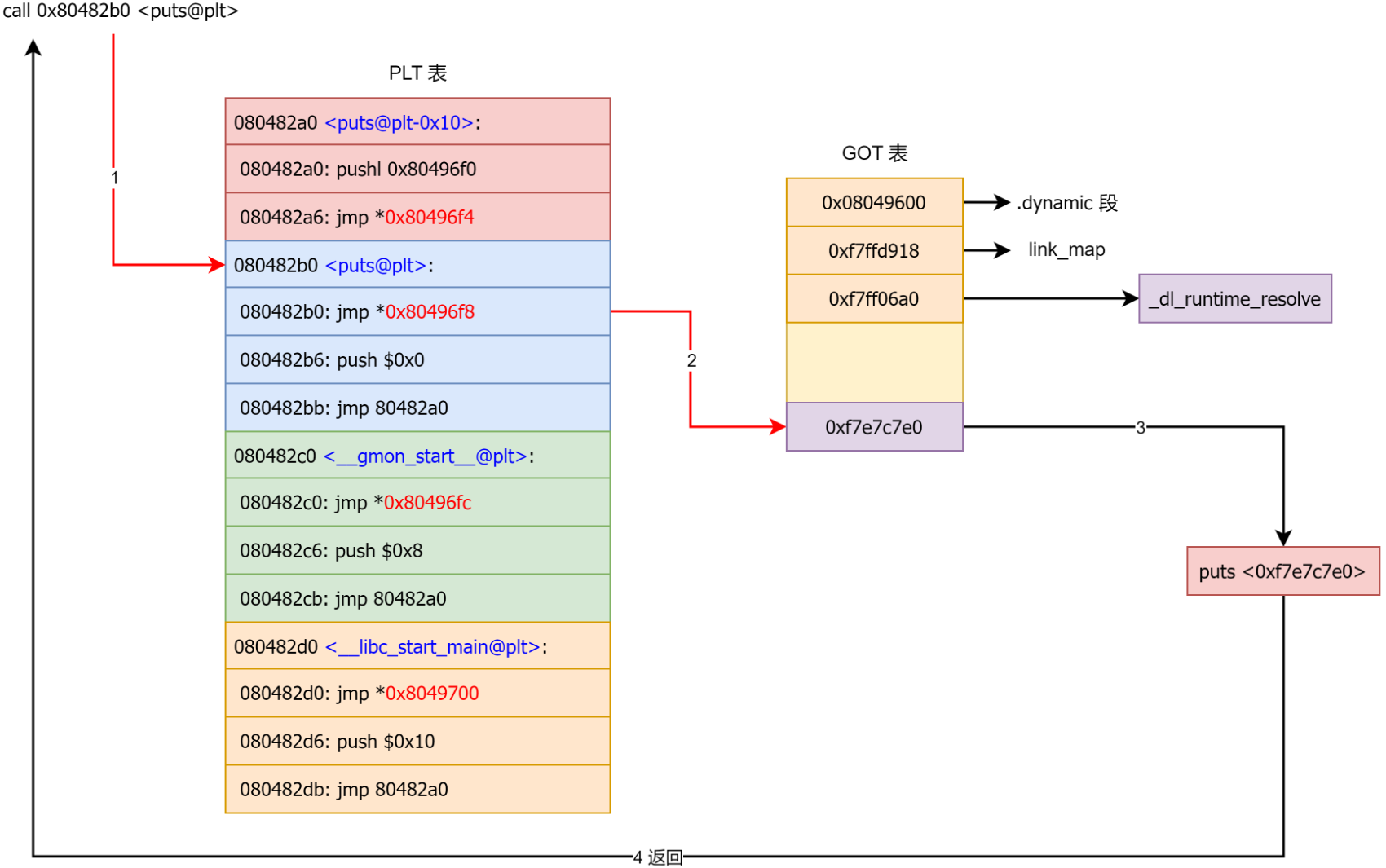

2. 第二次及以后调用 bar 函数（直接调用）

当程序第二次（或以后无数次）调用 bar 函数时，情况就完全不同了。

  • 程序依然首先跳转到 bar@PLT。
  • jmp *(bar@GOT)：程序再次读取 bar@GOT 里面的值并跳转。
    • 因为在第一次调用时，动态链接器已经把 bar 函数的真实内存地址写进了 bar@GOT。
  • 直接执行：程序直接飞跃到了真正的 bar 函数内部去执行。后面的 push n 和 jmp PLT0 被直接跳过，再也不会被执行到了。

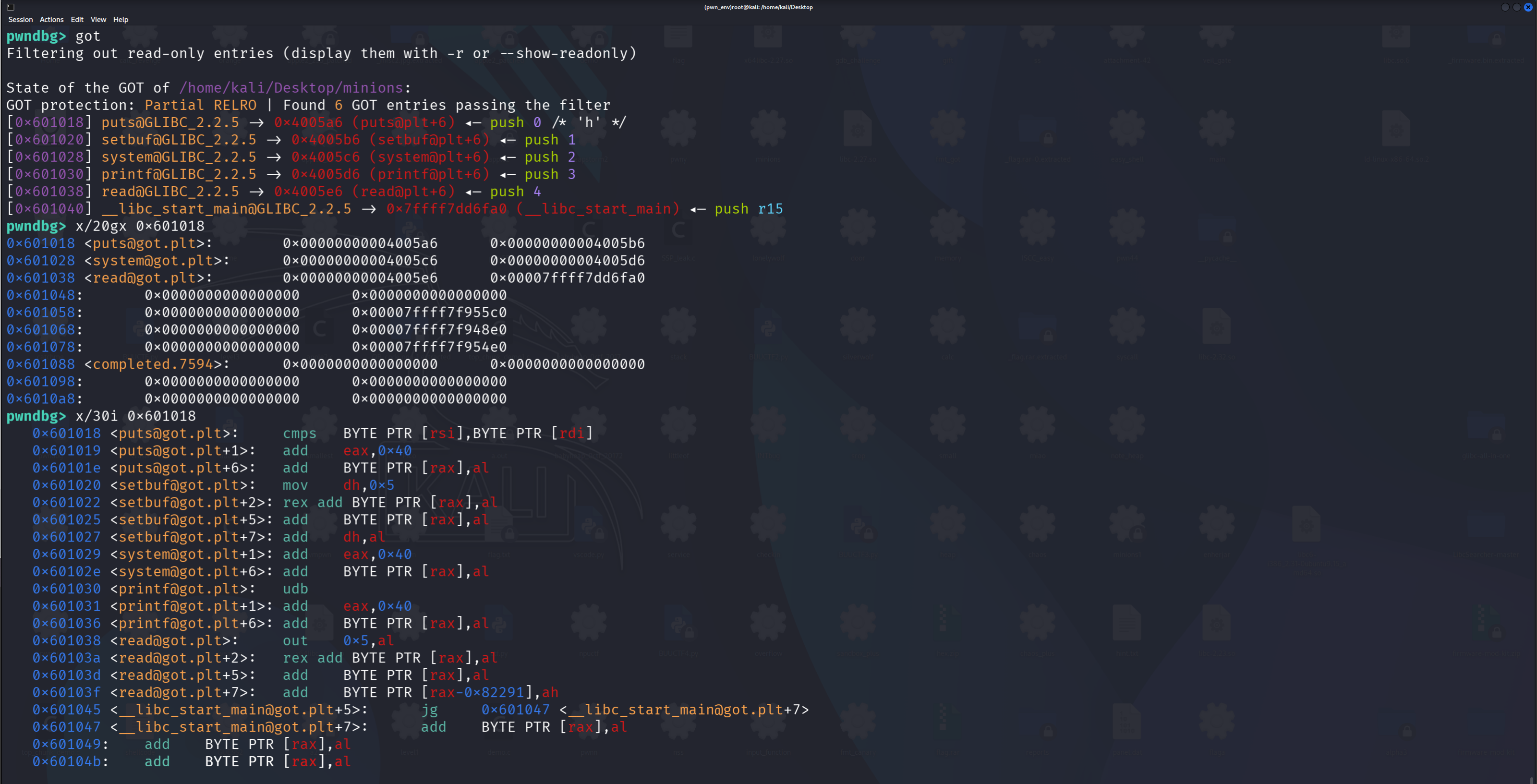

GOT 表（.got/.got.plt）

ELF 将 GOT 拆分成了两个表叫做 .got 和 .got.plt 。其中 .got 用来保存全局变量引用的地址，.got.plt 用来保存函数引用的地址，也就是说，所有对于外部函数的引用全部被分离出来放到了 .got.plt 中（当然有的 ELF 文件可能吧这两个表合并为一个 .got 表，结构等同于后面提到的 .got.plt）。另外 .got.plt 还有一个特殊的地方是它的前三项是有特殊意义的，分别含义如下：

  • 第一项保存的是 .dynamic 段的偏移（也有可能是 .dynamic 段的地址）。 0x08

  • 第二项是一个 link_map 的结构体指针，里面保存着动态链接的一些相关信息，是重定位函数 _dl_runtime_resolve 的第一个参数。 0x10

  • 第三项保存的是 _dl_runtime_resolve 的地址。 0x18

  • 之后就是 got 表的内容 0x20 +

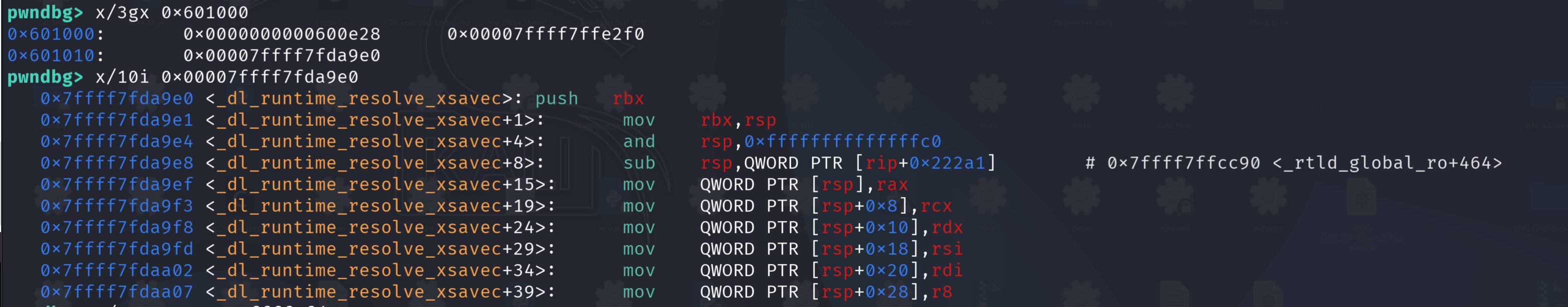

1777352603952-9e081367-e34e-448a-82de-c4ab2c357e3f.png 1777352268370-52e776e1-de80-4b11-98de-e079c000c761.png

延迟绑定流程梳理



其中在第一次调用 puts 函数时调用的 _dl_runtime_resolve 函数的具体实现为：

  • 用第一个参数 link_map 访问 .dynamic ，取出 .dynstr ， .dynsym ， .rel.plt 的指针。

  • .rel.plt + 第二个参数 求出当前函数的重定位表项 Elf32_Rel 的指针，记作 rel 。

  • rel->r_info >> 8 作为 .dynsym 的下标，求出当前函数的符号表项 Elf32_Sym 的指针，记作 sym 。

  • .dynstr + sym->st_name 得出符号名字符串指针。

  • 在动态链接库查找这个函数的地址，并且把地址赋值给 *rel->r_offset ，即 GOT 表。

  • 调用这个函数。

ret2dlresolve

相关结构

主要有 .dynamic 、.dynstr 、.dynsym 和 .rel.plt 四个重要的 section 。

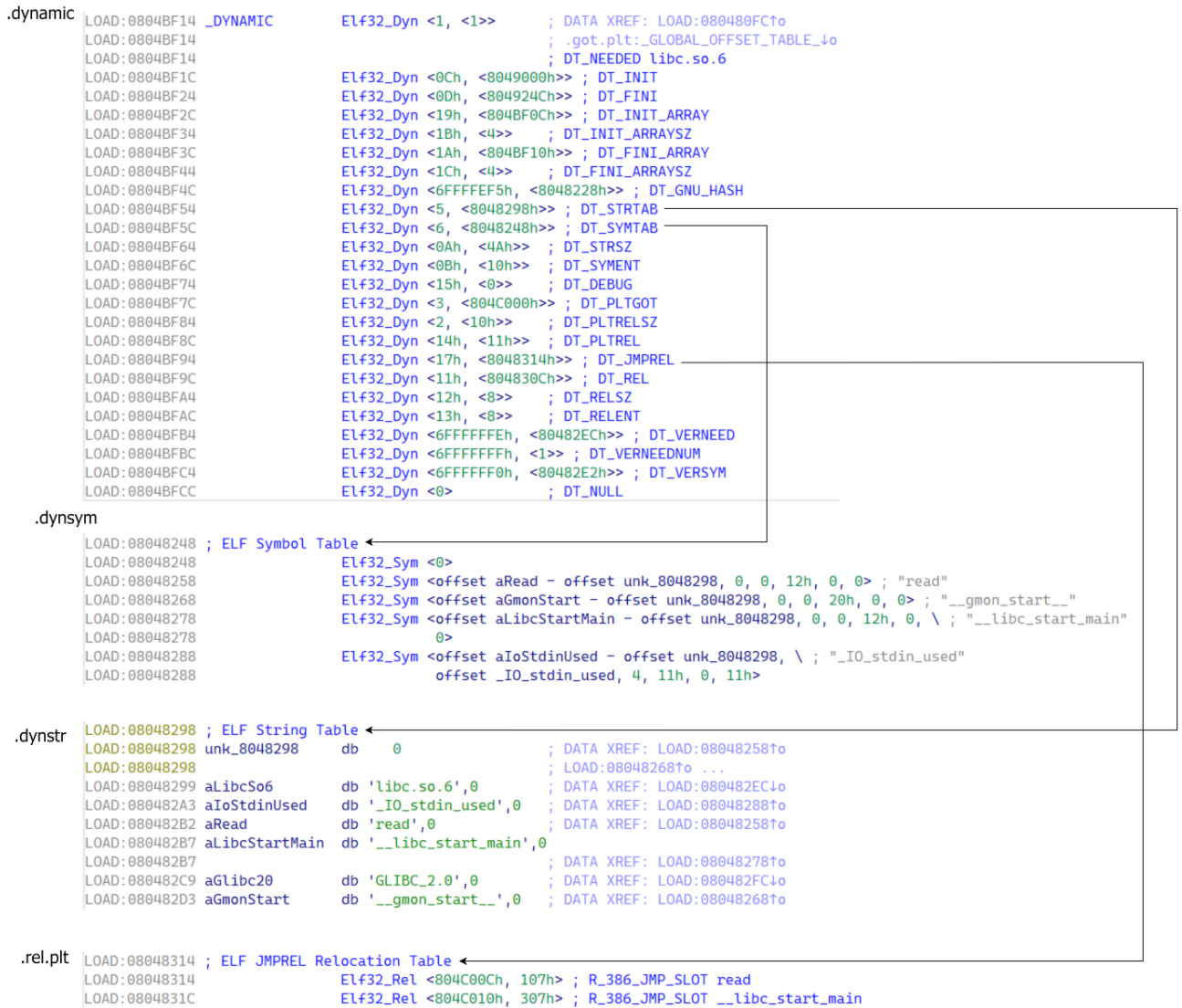

结构及关系如下如图（以 32 位为例）：


Dyn

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
/* Dynamic section entry.  */

typedef struct
{
  Elf32_Sword	d_tag;			/* Dynamic entry type */
  union
    {
      Elf32_Word d_val;			/* Integer value */
      Elf32_Addr d_ptr;			/* Address value */
    } d_un;
} Elf32_Dyn;

typedef struct
{
  Elf64_Sxword	d_tag;			/* Dynamic entry type */
  union
    {
      Elf64_Xword d_val;		/* Integer value */
      Elf64_Addr d_ptr;			/* Address value */
    } d_un;
} Elf64_Dyn;

Dyn 结构体用于描述动态链接时需要使用到的信息，其成员含义如下：

  • d_tag 表示标记值，指明了该结构体的具体类型。比如，DT_NEEDED 表示需要链接的库名，DT_PLTRELSZ 表示 PLT 重定位表的大小等。

  • d_un 是一个联合体，用于存储不同类型的信息。具体含义取决于 d_tag 的值。

    • 如果 d_tag 的值是一个整数类型，则用 d_val 存储它的值。

    • 如果 d_tag 的值是一个指针类型，则用 d_ptr 存储它的值

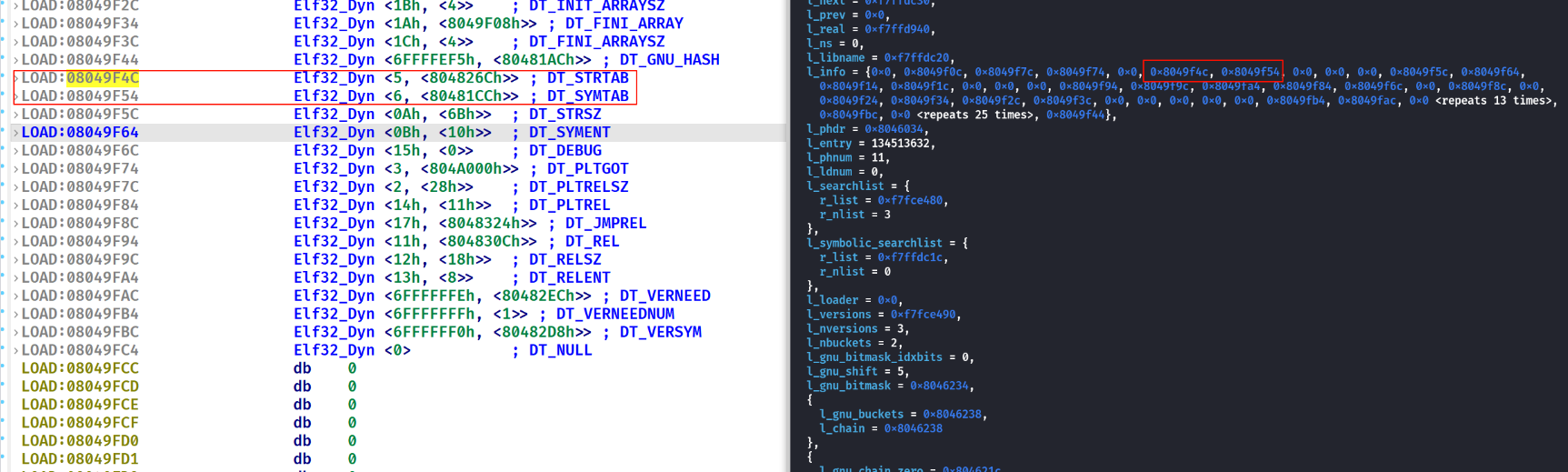

d_tag类型 d_un定义
#define DT_STRTAB 5 动态链接字符串表的地址，d_ptr表示.dynstr的地址 (Address of string table)
#define DT_SYMTAB 6 动态链接符号表的地址，d_ptr表示.dynsym的地址 (Address of symbol table)
#define DT_JMPREL 23 动态链接重定位表的地址，d_ptr表示.rel.plt的地址 (Address of PLT relocs)
#define DT_RELENT 19 单个重定位项的大小，d_val表示单个重定位项大小 (Size of one Rel reloc)
#define DT_SYMENT 11 单个符号表项的大小，d_val表示单个符号表项大小 (Size of one symbol table entry)

Sym

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/* Symbol table entry.  */

typedef struct
{
  Elf32_Word	st_name;		/* Symbol name (string tbl index) */
  Elf32_Addr	st_value;		/* Symbol value */
  Elf32_Word	st_size;		/* Symbol size */
  unsigned char	st_info;		/* Symbol type and binding */
  unsigned char	st_other;		/* Symbol visibility */
  Elf32_Section	st_shndx;		/* Section index */
} Elf32_Sym;
0x10

typedef struct
{
  Elf64_Word	st_name;		/* Symbol name (string tbl index) */
  unsigned char	st_info;		/* Symbol type and binding */
  unsigned char st_other;		/* Symbol visibility */
  Elf64_Section	st_shndx;		/* Section index */
  Elf64_Addr	st_value;		/* Symbol value */
  Elf64_Xword	st_size;		/* Symbol size */
} Elf64_Sym;

Sym 结构体用于描述 ELF 文件中的符号（Symbol）信息，其成员含义如下：

  • st_name：指向一个存储符号名称的字符串表的索引，即字符串相对于字符串表起始地址的偏移。

  • st_info：如果 st_other** 为 0** 则设置成 0x12 即可。

  • st_other：决定函数参数 link_map 参数是否有效。如果该值不为 0 则直接通过 link_map 中的信息计算出目标函数地址。否则需要调用 _dl_lookup_symbol_x 函数查询出新的 link_map 和 sym 来计算目标函数地址。

  • st_value：符号地址相对于模块基址的偏移值。

Rel

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
/* Relocation table entry without addend (in section of type SHT_REL).  */

typedef struct
{
  Elf32_Addr	r_offset;		/* Address */
  Elf32_Word	r_info;			/* Relocation type and symbol index */
} Elf32_Rel;

/* I have seen two different definitions of the Elf64_Rel and
   Elf64_Rela structures, so we'll leave them out until Novell (or
   whoever) gets their act together.  */
/* The following, at least, is used on Sparc v9, MIPS, and Alpha.  */
#define ELF32_R_SYM(val)    ((val) >> 8)
#define ELF32_R_TYPE(val)   ((val) & 0xff)
#define ELF32_R_INFO(sym, type)   (((sym) << 8) + ((type) & 0xff))

typedef struct
{
  Elf64_Addr	r_offset;		/* Address */
  Elf64_Xword	r_info;			/* Relocation type and symbol index */
} Elf64_Rel;

typedef struct
{
  Elf64_Addr	r_offset;		/* Address */
  Elf64_Xword	r_info;			/* Relocation type and symbol index */
  Elf64_Sxword	r_addend;		/* Addend */
} Elf64_Rela;

#define ELF64_R_SYM(i)                        ((i) >> 32)
#define ELF64_R_TYPE(i)                        ((i) & 0xffffffff)
#define ELF64_R_INFO(sym,type)                ((((Elf64_Xword) (sym)) << 32) + (type))

Rel 结构体用于描述重定位（Relocation）信息，其成员含义如下：

  • r_offset：加上传入的参数 link_map->l_addr 等于该函数对应 got 表地址。

  • r_info ：符号索引的低 8 位（32 位 ELF）或低 32 位（64 位 ELF）指示符号的类型这里设为 7 即可，高 24 位（32 位 ELF）或高 32 位（64 位 ELF）指示符号的索引即 Sym 构造的数组中的索引。

1
2
3
4
5
6
7
8
9
10
struct link_map
  {
    ElfW(Addr) l_addr;    /* Difference between the address in the ELF
           file and the addresses in memory.  */
    char *l_name;   /* Absolute file name object was found in.  */
    ElfW(Dyn) *l_ld;    /* Dynamic section of the shared object.  */
    struct link_map *l_next, *l_prev; /* Chain of loaded objects.  */
    ...
    ElfW(Dyn) *l_info[DT_NUM + DT_THISPROCNUM + DT_VERSIONTAGNUM
              + DT_EXTRANUM + DT_VALNUM + DT_ADDRNUM];

link_map 是存储目标函数查询结果的一个结构体，我们主要关心 l_addr 和 l_info 两个成员即可。

  • l_addr：目标函数所在 lib 的基址。

  • l_info：Dyn 结构体指针，指向各种结构对应的 Dyn 。

    • l_info[DT_STRTAB]：即 l_info 数组第 5 项，指向 .dynstr 对应的 Dyn 。

    • l_info[DT_SYMTAB]：即 l_info 数组第 6 项，指向 Sym 对应的 Dyn 。

    • l_info[DT_JMPREL]：即 l_info 数组第 23 项，指向 Rel 对应的 Dyn 。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
struct link_map {
    Elf32_Addr l_addr;
    char *l_name;
    Elf32_Dyn *l_ld;
    struct link_map *l_next;
    struct link_map *l_prev;
    struct link_map *l_real;
    Lmid_t l_ns;
    struct libname_list *l_libname;
    Elf32_Dyn *l_info[76];//l_info 里面包含的就是动态链接的各个表的信息
    const Elf32_Phdr *l_phdr;
    Elf32_Addr l_entry;
    Elf32_Half l_phnum;
    ... ...
}

dynamic 中的地址对应着 link_map 中l_info 相应的指针，可从link_map 取到dynamic 结构中.rel.plt .dynsym .dynstr对应的指针,为后来程序的执行提供各个节的基地址


dl_runtime_resolve 函数

_dl_runtime_resolve 的核心函数位 _dl_fixup 函数，这里是为了避免 _dl_fixup 传参与目标函数传参干扰（_dl_runtime_resolve 函数通过栈传参然后转换成 _dl_fixup 的寄存器传参）以及调用目标函数才在 _dl_fixup 外面封装一个 _dl_runtime_resolve 函数。_dl_fixup 函数的定义如下：

1
2
/* We use this macro to refer to ELF types independent of the native wordsize.
   `ElfW(TYPE)' is used in place of `Elf32_TYPE' or `Elf64_TYPE'.  */
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87

_dl_fixup(truct link_map *l, ElfW(Word) reloc_arg) {
    // 获取符号表地址
    # define D_PTR(map, i) ((map)->i->d_un.d_ptr + (map)->l_addr)
    const ElfW(Sym) *const symtab = (const void *) D_PTR (l, l_info[DT_SYMTAB]);
    // 获取字符串表地址
    const char *strtab = (const void *) D_PTR (l, l_info[DT_STRTAB]);
    // 获取函数对应的重定位表结构地址，sizeof (PLTREL) 即 Elf*_Rel 的大小。
    #define reloc_offset reloc_arg * sizeof (PLTREL)
    # define PLTREL  ElfW(Rel)
    const PLTREL *const reloc = (const void *) (D_PTR (l, l_info[DT_JMPREL]) + reloc_offset);
    // 获取函数对应的符号表结构地址
    const ElfW(Sym) *sym = &symtab[ELFW(R_SYM) (reloc->r_info)];
    // 得到函数对应的got地址，即真实函数地址要填回的地址
    void *const rel_addr = (void *) (l->l_addr + reloc->r_offset);
    lookup_t result;
    DL_FIXUP_VALUE_TYPE value;

    // 判断重定位表的类型，必须要为 ELF_MACHINE_JMP_SLOT(7)  这里还会检查reloc->r_info的最低位是不是R_386_JUMP_SLOT=7
    assert (ELFW(R_TYPE)(reloc->r_info) == ELF_MACHINE_JMP_SLOT);

    /* Look up the target symbol.  If the normal lookup rules are not
       used don't look in the global scope.  */
    // ☆ 关键判断，决定目标函数地址的查找方法。☆
    if (__builtin_expect(ELFW(ST_VISIBILITY) (sym->st_other), 0) == 0) {
        const struct r_found_version *version = NULL;

        if (l->l_info[VERSYMIDX (DT_VERSYM)] != NULL) {
            const ElfW(Half) *vernum = (const void *) D_PTR (l, l_info[VERSYMIDX(DT_VERSYM)]);
            ElfW(Half) ndx = vernum[ELFW(R_SYM) (reloc->r_info)] & 0x7fff;
            version = &l->l_versions[ndx];
            if (version->hash == 0)
                version = NULL;
        }

        /* We need to keep the scope around so do some locking.  This is
       not necessary for objects which cannot be unloaded or when
       we are not using any threads (yet).  */
        int flags = DL_LOOKUP_ADD_DEPENDENCY;
        if (!RTLD_SINGLE_THREAD_P) {
            THREAD_GSCOPE_SET_FLAG ();
            flags |= DL_LOOKUP_GSCOPE_LOCK;
        }

        #ifdef RTLD_ENABLE_FOREIGN_CALL
        RTLD_ENABLE_FOREIGN_CALL;
        #endif
        // 查找目标函数地址
        // result 为 libc 的 link_map ，其中有 libc 的基地址。
        // sym 指针指向 libc 中目标函数对应的符号表，其中有目标函数在 libc 中的偏移。
        result = _dl_lookup_symbol_x(strtab + sym->st_name, l, &sym, l->l_scope,
                                     version, ELF_RTYPE_CLASS_PLT, flags, NULL);

        /* We are done with the global scope.  */
        if (!RTLD_SINGLE_THREAD_P)
            THREAD_GSCOPE_RESET_FLAG ();

        #ifdef RTLD_FINALIZE_FOREIGN_CALL
        RTLD_FINALIZE_FOREIGN_CALL;
        #endif

        /* Currently result contains the base load address (or link map)
       of the object that defines sym.  Now add in the symbol
       offset.  */
        // 基址 + 偏移算出目标函数地址 value
        value = DL_FIXUP_MAKE_VALUE (result, sym ? (LOOKUP_VALUE_ADDRESS(result) + sym->st_value) : 0);
    } else {
        /* We already found the symbol.  The module (and therefore its load
       address) is also known.  */
        // 这里认为 link_map 和 sym 中已经是目标函数的信息了，因此直接计算目标函数地址。
        value = DL_FIXUP_MAKE_VALUE (l, l->l_addr + sym->st_value);
        result = l;
    }

    /* And now perhaps the relocation addend.  */
    value = elf_machine_plt_value(l, reloc, value);

    if (sym != NULL
        && __builtin_expect(ELFW(ST_TYPE) (sym->st_info) == STT_GNU_IFUNC, 0))
        value = elf_ifunc_invoke(DL_FIXUP_VALUE_ADDR (value));

    /* Finally, fix up the plt itself.  */
    if (__glibc_unlikely (GLRO(dl_bind_not)))
        return value;
    // 更新 got 表
    return elf_machine_fixup_plt(l, result, reloc, rel_addr, value);
}

需要注意的是 _dl_fixup 中会有如下判断，根据这个判断决定了重定位的策略。

1
if (__builtin_expect(ELFW(ST_VISIBILITY) (sym->st_other), 0) == 0)

_dl_fixup 函数在计算出目标函数地址并更新 got 表之后会回到 _dl_runtime_resolve 函数，之后 _dl_runtime_resolve 函数会调用目标函数。

更新: 2026-04-28 13:41:42
原文: https://www.yuque.com/idcm/wnemg9/um60itlorlds12v8
